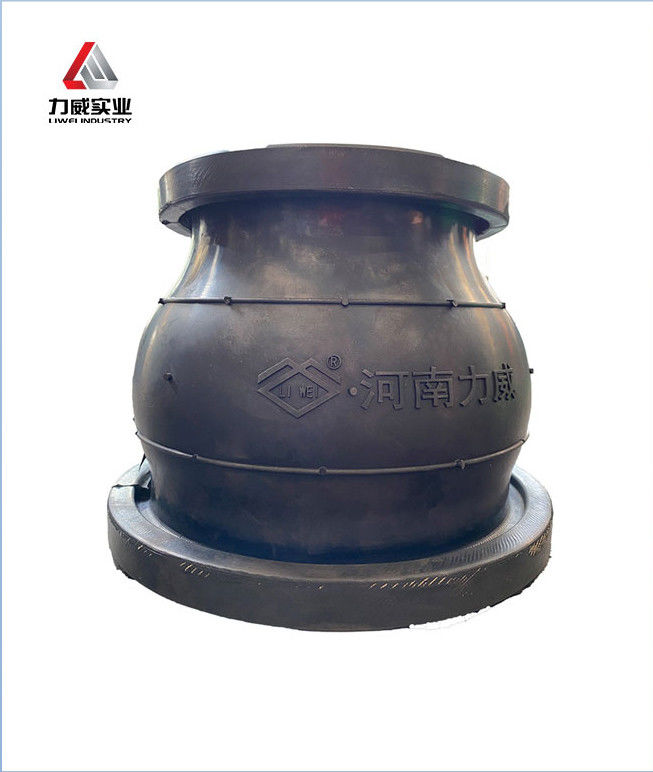

Односферное резиновое расширительное соединение
, Резиновый расширительный соединение PN16
, расширение сустава ANSI cl150
Имя: |
Концентрические редукторные резиновые соединения |
Материал фланца: |
Углеродистая сталь, нержавеющая сталь 304 316, и т.д. |
Применение: |
Воздух, вода, канализация, кислота, нефть, песчаник и т.д. |
Применимая температура: |
-15°C - +115°C ((специальный может достигать -30°C - +120°C) |
Давление: |
6-40бар ((PN6-PN40) |
Стандарт фланца: |
DIN, ANSI, JIS, и т.д. |
Использование: |
Нефтехимическая промышленность,бумажная промышленность,водоснабжение и канализация,добыча полезных и |
Гарантия: |
1 год |
PN16 односферный резиновый расширительный соединение концентрическое уменьшающее ANSI Cl150 углеродистая сталь фланцевая
PN16 одноколесный концентрический редуктор резинового соединения ANSI cl150 из углеродистой стали
Описание концентрического редукторного резинового соединения:
Концентрическое редукторное резиновое соединение является высококачественным компонентом трубопровода, специально разработанным для обеспечения универсальных и надежных подключательных фитингов для широкого спектра промышленных применений.Продукт предназначен для размещения тепловых движений, подавляют вибрации, уменьшают шум в трубопроводной системе и обеспечивают долговечность и эффективность.обеспечение того, чтобы клиенты могли беспрепятственно интегрировать соединения в свои существующие системы с уверенностью в их совместимости и производительностиЭти чертежи предоставляют все необходимые размеры и спецификации, необходимые для понимания интеграции продукта и операционных возможностей.
Характеристики продукта:
(1)Малый объем, легкий вес, очень хорошая гибкость, удобство установки и обслуживания.
(2) Поперечное смещение, осевое смещение, угловое смещение.
(3) Уменьшение шума, амортизация ударов.
Технические параметры:
| Размер основного соединения |
| DNmax × DNmin |
Длина
(мм) |
Перемещенные лица по оси |
Горизонтальные
движение
(мм) |
Уклонение
угол
(a1+a2) |
DNmax × DNmin |
Длина
(мм) |
Основное смещение |
Горизонтальные
движение
(мм) |
Уклонение
угол
(a1+a)₂) |
Расширение
(мм) |
Сжатие
(мм) |
Расширение
(мм) |
Сжатие
(мм) |
| 32х25 |
115 |
20 |
30 |
45 |
35° |
125×100 |
200 |
22 |
30 |
40 |
35° |
| 40х25 |
115 |
20 |
30 |
45 |
35° |
150х50 |
200 |
22 |
30 |
40 |
35° |
| 40х32 |
115 |
20 |
30 |
45 |
35° |
150×125 |
200 |
25 |
35 |
40 |
30° |
| 50х32 |
180 |
20 |
30 |
45 |
35° |
200х80 |
200 |
25 |
35 |
40 |
30° |
| 50х40 |
180 |
20 |
30 |
45 |
35° |
200х150 |
200 |
25 |
35 |
40 |
30° |
| 65х32 |
180 |
20 |
30 |
45 |
35° |
250×100 |
220 |
25 |
35 |
40 |
30° |
| 65х50 |
180 |
20 |
30 |
45 |
35° |
300х250 |
220 |
25 |
35 |
40 |
30° |
| 80х40 |
180 |
20 |
30 |
45 |
35° |
350×300 |
240 |
25 |
35 |
35 |
30° |
| 80х65 |
180 |
20 |
30 |
45 |
35° |
400×350 |
240 |
25 |
38 |
35 |
30° |
| 100х40 |
180 |
22 |
30 |
40 |
35° |
500х300 |
240 |
28 |
38 |
35 |
26° |
| 100×80 |
180 |
22 |
30 |
40 |
35° |
500х400 |
240 |
28 |
38 |
35 |
26° |
| 125х5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • Специальный размер и длина могут быть настроены для вас. |
Применение:
Широко используется в химической инженерии, строительстве, водоснабжении, дренаже, нефтедобывающей промышленности, легкой и тяжелой промышленности, холодильной промышленности, санитарии, отоплении воды, противопожарной защите,электроэнергия и другие базовые проекты. В соответствии с различными материалами могут быть сделаны в кислот, щелочей, коррозии, масла, высокой температуры, излучения, износостойкости, старения и других разновидностей,адаптироваться к различным средам и среде.
1Позвольте четырехсторонние движения.
2- Прецизионная формовка из синтетической резины и нейлоновой шнурки.
3Отличная способность поглощать вибрации и шум.
4Выдерживает давление.
5- Устойчивы к коррозии.
6Легко устанавливается, используется плавучий фланц.
Преимущества:
Внешний вид: наружная поверхность гладкая и не имеет дефектов, таких как выпуклость, ржавчина, поры, отщелки, трещины, механические повреждения и т.д.
Сварка: шва сварки должна быть плоской, без пор, трещин, шлаковых включений и пропусков сварки.
Противокоррозионный: фланц маринован, ржавчина удалена, а затем подвергается антикоррозионной обработке.
Упаковка продукции: должны быть приняты такие меры, как дождепроницаемость, влагостойкость, ржавчина и устойчивость к ударам.без переработкиИли упаковать в соответствии с требованиями стороны спроса.
Упаковка и перевозка:
Упаковка
Внутренняя часть: пластиковая пленка, затем помещена в картонный ящик.
Внешний вид: безопасный экспортируемый фанера, маркировка на картоне и деревянном корпусе может быть настроена, или упаковка в соответствии с вашими запросами.
Перевозка:
1Мы можем доставлять товары международным экспрессом, таким как DHL, UPS, TNT, EMS, другие.
2Вы также можете выбрать транспорт в соответствии с вашим графиком и бюджетом.3Или ты можешь использовать своего агента.
