Детали продукта
Место происхождения: Хэнань, Китай
Фирменное наименование: liwei
Сертификация: ISO9001, TUV, WRAS, CO, MTC, PL, IV etc
Номер модели: DN15-DN4000
Условия оплаты & доставки
Количество мин заказа: 1 комплект
Цена: Price Negotiable
Упаковывая детали: Внутренняя пластиковая пленка, внешний деревянный корпус, если несколько компенсаторов упакованы в о
Время доставки: После оплаты 15-30 рабочих дней
Условия оплаты: T/T, L/C, D/A.
Поставка способности: 100000 штук в месяц
Название продукта: |
двойной гибкий соединение |
Материал фланца: |
Оцинкованная углеродистая сталь, нержавеющая сталь и т. д. |
Вибрационное поглощение: |
Да |
Рабочее давление: |
6-40бар(PN6-PN40) |
Шумоподавление: |
Да |
Размер: |
DN15-DN4000 |
Приложение: |
Воздух, вода, сточные воды, кислота, масло и т. Д. |
Материал: |
NR,NBR,SBR,EPDM,FKM и т.д. |
Название продукта: |
двойной гибкий соединение |
Материал фланца: |
Оцинкованная углеродистая сталь, нержавеющая сталь и т. д. |
Вибрационное поглощение: |
Да |
Рабочее давление: |
6-40бар(PN6-PN40) |
Шумоподавление: |
Да |
Размер: |
DN15-DN4000 |
Приложение: |
Воздух, вода, сточные воды, кислота, масло и т. Д. |
Материал: |
NR,NBR,SBR,EPDM,FKM и т.д. |

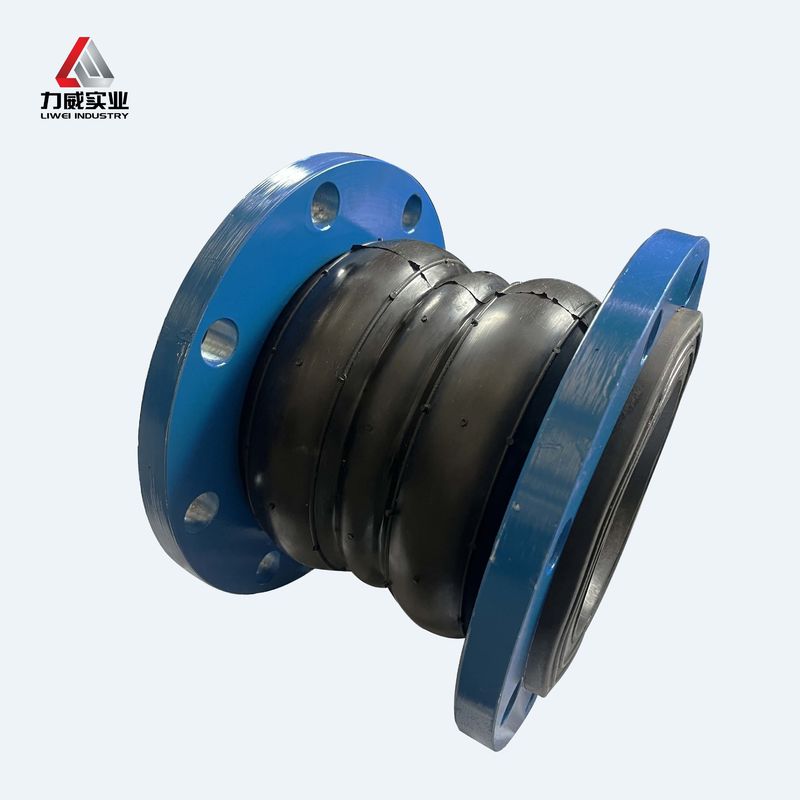

Двойное шаровое гибкое резиновое соединение с шумоподавлением и фланцем из углеродистой стали для гашения вибраций
Liwei признает важность точности и детализации в промышленных компонентах.Для этого компания предоставляет подробные чертежи двойного сферического гибкого резинового соединения, позволяя клиентам получить полное представление о продукте перед установкой.Эти чертежи служат важным ресурсом для инженеров и техников, предоставляя им необходимые спецификации для обеспечения правильной установки и оптимальной производительности.
![]()
| Но | Наименование | Материал | Примечания |
| 1 | Наружный/внутренний каучук | EPDM, NR, NBR, PTFE, BR, CR, BR+CR, FKM, Sylopute | Выбирайте различные материалы в зависимости от среды |
| 2 | Каркас | Нейлоновая кордная ткань | плотность и количество слоев определяют давление |
| 3 | Напорное кольцо | Прядь стальной проволоки | Предотвращает деформацию от растяжения под давлением |
| 4 | Фланец |
Нержавеющая сталь, углеродистая сталь, чугун с шаровидным графитом. |
Выбирайте различные материалы в соответствии с вашими требованиями |
| Диаметр
DN Длина |
мм Осевое смещение |
Радиальное |
смещение ТИП 1 |
смещение ТИП 1 |
||||||
| ТИП 2 | ТИП 1 | |||||||||
| дюйм | Растяжение | Сжатие | Растяжение | Сжатие | ТИП 1 | ТИП 2 | ТИП 1 | ТИП 2 | 32 | |
| 11/4" | 165 | 30 | 50 | 45 | ±7.5° | 200 | ||||
| 60 | 165 | 30 | 50 | 45 | ±7.5° | 200 | ||||
| 45 | 165 | 30 | 50 | 45 | ±7.5° | 200 | ||||
| ±10° | 175 | 30 | 50 | 45 | ±7.5° | 200 | ||||
| 85 | 175 | 30 | 50 | 45 | ±7.5° | 200 | ||||
| 4" | 225 | 35 | 60 | 45 | ±7.5° | 200 | ||||
| 5" | 225 | 35 | 60 | 45 | ±7.5° | 200 | ||||
| 6" | 225 | 35 | 60 | 45 | ±7.5° | 200 | ||||
| 8" | 325 | 35 | 60 | 450 | ||||||
| 10" | 325 | 35 | 60 | 450 | ||||||
| 12" | 325 | 35 | 60 | 450 | ||||||
| 14" | 325 | 35 | 60 | 450 | ||||||
| 70 | 400 | 70 | 60 | 450 | ||||||
| 75 | 400 | 70 | ±10° | ±10° | ±10° | 1200 | ||||
| 80 | 400 | 70 | ±10° | ±10° | ±10° | 1200 | ||||
| 24" | 400 | 70 | ±10° | 80 | 80 | 1200 | ||||
| 28" | 400 | 70 | ±10° | 80 | 80 | 1200 | ||||
| 32" | 450 | 75 | ±10° | 80 | 80 | 1200 | ||||
| 36" | 450 | 75 | ±10° | 80 | 80 | 1200 | ||||
| 40" | 450 | 75 | 80 | 85 | ±10° | 1200 | ||||
| 48" | 500 | 80 | 80 | 85 | ±10° | 3000 | ||||
| 56" | 500 | 80 | 80 | 85 | ±10° | 3000 | ||||
| 64" | 500 | 80 | 80 | 85 | ±10° | 3000 | ||||
| 72" | 500 | 80 | 85 | 65 | ±10° | 3000 | ||||
| 80" | 550 | 80 | 85 | 65 | ±10° | 3000 | ||||
| 88" | 550 | 80 | 85 | 65 | ±10° | 3000 | ||||
| 96" | 550 | 80 | 85 | 65 | ±10° | 3000 | ||||
| 104" | 550 | 80 | 85 | 65 | ±10° | 3000 | ||||
| 112" | 550 | 80 | 85 | 65 | ±10° | 3000 | ||||
| 120" | 550 | 80 | 85 | 65 | ±10° | • Специальные размеры и длина могут быть изготовлены на заказ. | ||||
| Особенности продукта: | ||||||||||
Многослойная нейлоновая кордная ткань: определяет давление.
Письмо о приверженности послепродажному обслуживанию:
Армирование из оцинкованной стальной проволоки: предотвращает деформацию от растяжения.
Многослойная нейлоновая кордная ткань: определяет давление.
Письмо о приверженности послепродажному обслуживанию:
FAQ:
О1: Диапазон номеров моделей двойного сферического гибкого резинового соединения Leiwei составляет от DN15 до DN4000, что позволяет удовлетворить широкий спектр размеров трубопроводов и требований.
В2: Где производится двойное сферическое гибкое резиновое соединение Leiwei?
О2: Двойное сферическое гибкое резиновое соединение Leiwei производится в Хэнане, Китай, что гарантирует высокие стандарты качества и производственное совершенство.
В3: Какие сертификаты имеет двойное сферическое гибкое резиновое соединение Leiwei?
О3: Двойное сферическое гибкое резиновое соединение Leiwei имеет множество сертификатов, включая ISO9001, TUV, WRAS, CO, MTC, PL, IV и т. д., что демонстрирует соответствие международным стандартам качества и безопасности.
В4: Каково минимальное количество заказа для двойного сферического гибкого резинового соединения Leiwei и как оно упаковывается?
О4: Минимальное количество заказа для двойного сферического гибкого резинового соединения Leiwei составляет 1 комплект. Оно упаковывается во внутреннюю пластиковую пленку и внешний деревянный ящик. Если несколько компенсаторов упаковываются в один ящик, для надежной фиксации используется стальной каркас.
