Описание продукта:

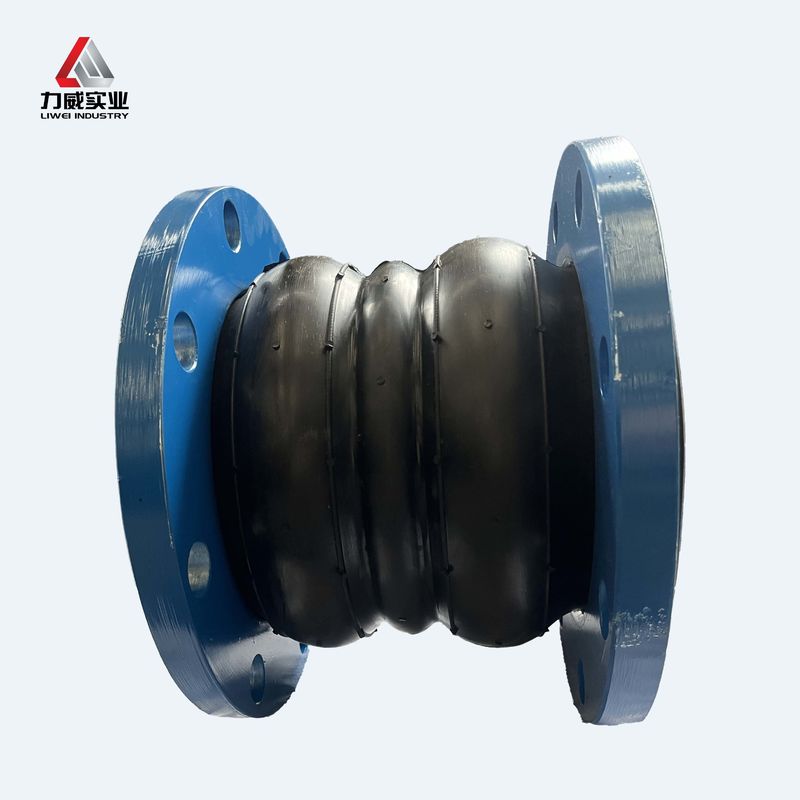

Liwei Double Sphere Flexible Rubber Joint использует упрощенную конструкцию с большим отклонением, не влияет на скорость потока в процессе транспортировки трубопровода, играет амортизатор ударов,уменьшение шума, чтобы удовлетворить характеристики многонаправленного смещения.Продукт предназначен для размеров от DN15 до DN4000 и подходит для различных диаметров труб.И есть варианты расширенного диапазона, которые могут справиться с температурами до -30 °C и до 150 °C. Чтобы обеспечить пригодность для практически любого требования применения.
Характеристики продукта:
Дизайн двойного шарика: у двойного шарикового резинового соединения больше одного резинового шарика по структуре, что повышает герметичность и водонепроницаемость продукта,и также может эффективно улучшить срок службы продукта и уменьшить шумБисферное резиновое соединение принимает бисферное резиновое соединение, длина соединения лучше, чем у одного сферического резинового соединения, и сумма компенсации больше.
Композиционный материал: состоит из внутреннего и внешнего слоев резины, тканевого слоя и стального проволочного кольца, состоящего из трубчатых резиновых частей,после вулканизации, а затем в сочетании с металлическим фланцем или параллельным соединением с свободным рукавомСреди них резиновый герметический слой изготовлен из высококачественного резинового материала, который обладает хорошей коррозионной стойкостью, износостойкостью и герметическими свойствами.
Технические параметры:
Диаметр
DN |
Длина
мм |
Перемещение оси |
Радиальная
перемещение |
Сгибание
перемещение |
| Тип 1 |
Тип 2 |
| мм |
дюйм |
Расширение |
Сжатие |
Расширение |
Собрание |
Тип 1 |
Тип 2 |
Тип 1 |
TYPF 2 |
| 32 |
11/4" |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 40 |
11/2 |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 50 |
2" |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 65 |
21/2 |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 80 |
3 " |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 100 |
4 дюйма |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 125 |
5 дюймов |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 150 |
6 дюймов |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 200 |
8 дюймов |
325 |
35 |
60 |
|
|
|
|
|
|
| 250 |
10 дюймов |
325 |
35 |
60 |
|
|
|
|
|
|
| 300 |
12 дюймов |
325 |
35 |
60 |
|
|
|
|
|
|
| 350 |
14 дюймов |
325 |
35 |
60 |
|
|
|
|
|
|
| 400 |
16 дюймов |
400 |
40 |
60 |
|
|
|
|
|
|
| 450 |
18 дюймов |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 500 |
20 дюймов |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 600 |
24 дюйма |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 700 |
28 дюймов |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 800 |
32 дюйма |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 900 |
36 дюймов |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 1000 |
40 дюймов |
450 |
|
|
75 |
80 |
|
70 |
|
± 12° |
| 1200 |
48 дюймов |
500 |
|
|
75 |
80 |
|
70 |
|
± 10° |
| 1400 |
56 дюймов |
500 |
|
|
75 |
80 |
|
70 |
|
± 10° |
| 1600 |
64 дюйма |
500 |
|
|
75 |
80 |
|
70 |
|
± 10° |
| 1800 |
72 дюйма |
500 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2000 |
80 дюймов |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2200 |
88 дюймов |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2400 |
96 дюймов |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2600 |
104 дюйма |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2800 |
112" |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 3000 |
120 дюймов |
550 |
|
|
80 |
85 |
|
65 |
|
± 10 |
| • Специальный размер и длина могут быть настроены для вас. |
Сфера применения:
Система кондиционирования
Воздушные каналы, химические линии
Круговые водопроводные линии
Линии компрессоров, линии бумажных запасов
Насосы и сбросы
Линии охлаждения
Турбина к конденсатору
Условия работы:
| Условия работы |
| Рабочая температура |
-15-80°C (-30-150°C) |
| Рабочее давление |
6-40 бар (PN6-PN40) |
| Испытательное давление |
1.5 раз рабочего давления |
| Взрывное давление |
2 раза рабочего давления |
| Применимые носители |
Воздух, вода, канализация, морская вода, кислота, щелочи, нефть и т.д. |
Поддержка и услуги:
Проверка поставки (испытание давления, испытание спецификации, материал, количество, упаковка).
Качество гарантируется в течение 12 месяцев, поддержка испытаний третьей стороны.
Бесплатные решения и чертежи могут быть предоставлены.
Хорошо подготовленная и дисциплинированная профессиональная упаковочная команда.
24-часовой онлайн-сервис, быстрый ответ до и после продаж.
Поддержка онлайн-инспекции завода
Срочная доставка
Бесплатные образцы могут быть предоставлены
Упаковка и перевозка:
Упаковка
Внутренняя часть: пластиковая пленка, затем помещена в картонный ящик.
Внешний вид: безопасный экспортируемый фанера, маркировка на картонном и деревянном корпусах может быть настроена, или упаковка в соответствии с вашими запросами.
Перевозка:
1Мы могли бы доставить товары международным экспрессом, таким как DHL, UPS, TNT, EMS, другие.
2Вы также можете выбрать транспорт в соответствии с вашим графиком и бюджетом.3Или ты можешь использовать своего агента.
