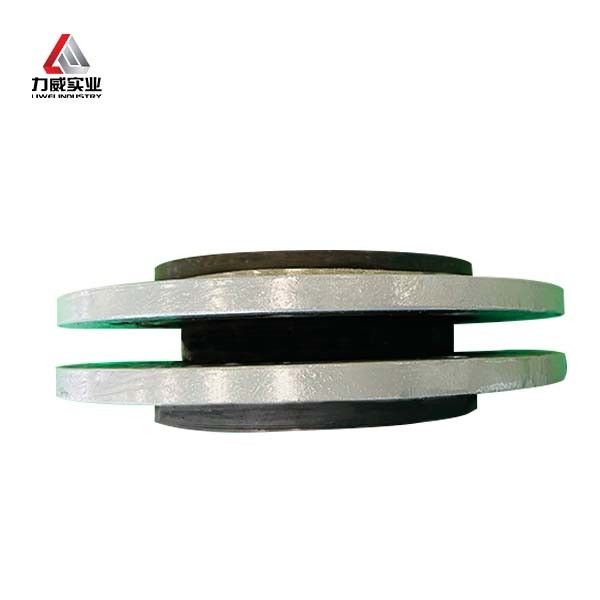

Соединение резинового шарика 100 мм с одной сферической фланцевой плоскостью

Детали продукта

Место происхождения: Хэнань, Китай

Фирменное наименование: liwei

Сертификация: ISO9001, TUV, WRAS, CO, MTC, PL, IV etc

Номер модели: DN15-DN4000

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: Price Negotiable

Упаковывая детали: Внутренняя пластиковая пленка, внешний деревянный корпус, если несколько компенсаторов упакованы в о

Время доставки: После оплаты 15-30 рабочих дней

Условия оплаты: T/T, Western Union, L/C, D/A, MoneyGram

Поставка способности: 100000 штук в месяц

Получите самую лучшую цену
Выделить:

резиновые шариковые суставы

,

Гибкое соединение 100 мм

,

Односферное фланцевое соединение DIN

Имя:
Однокруглые гибкие резиновые соединения
Испытательное давление:
1.5 Времена рабочего давления
Применение:
Нефтяная промышленность,Горнодобывающая промышленность,Металлургическая промышленность,Промышленност
Глушение вибраций:
Высокий
Тип установки:
Горизонтально/вертикально
Материал фланца:
Углеродистая сталь, нержавеющая сталь и т.д.
Стандарт фланца:
DIN, ANSI, JIS и т.д.
Уменьшение шума:
Хорошо.
Имя:
Однокруглые гибкие резиновые соединения
Испытательное давление:
1.5 Времена рабочего давления
Применение:
Нефтяная промышленность,Горнодобывающая промышленность,Металлургическая промышленность,Промышленност
Глушение вибраций:
Высокий
Тип установки:
Горизонтально/вертикально
Материал фланца:
Углеродистая сталь, нержавеющая сталь и т.д.
Стандарт фланца:
DIN, ANSI, JIS и т.д.
Уменьшение шума:
Хорошо.
Соединение резинового шарика 100 мм с одной сферической фланцевой плоскостью

Вибрационно-амортизирующее резиновое соединение для уменьшения шума с однослойным фланцевым соединением DIN/ANSI/JIS

Описание односферного гибкого резинового соединения:

Однослойный гибкий резиновый соединение - это очень универсальный и долговечный продукт, предназначенный для размещения различных движений труб, включая осевое смещение, боковое отклонение и угловое движение.Этот продукт служит гибкой односферной резиновой сцепкой, которая необходима для снижения напряжения в трубопроводах из-за тепловых измененийГибкость соединения позволяет обеспечить беспроблемное и безопасное соединение между трубами.что делает его предпочтительным выбором для широкого спектра промышленных применений.

Соединение резинового шарика 100 мм с одной сферической фланцевой плоскостью 0

Односферные гибкие резиновые соединениясструктуры:

Нет, нет. Имя Материал Примечания
1 Внешняя/внутренняя резина EPDM,NR,NBR,PTFE,BR,CR,BR+CR,FKM,Силопут Выберите различные материалы в зависимости от медиа
2 Рама Ткань из нейлоновых шнуров Плотность и количество слоев определяют давление.
3 Кольцо под давлением Провод из стали Предотвратить оттягивание под давлением от деформации
4 Фланц

из нержавеющей стали,

Углеродистая сталь, пластичное железо.

Выбирайте различные материалы в соответствии с вашими требованиями

Технические параметры:

Диаметр

DN

Длина
мм
Перемещение оси Радиальная
перемещение
Сгибание
перемещение
Тип 1 Тип 2
мм дюйм Расширение Сжатие Расширение Собрание Тип 1 Тип 2 Тип 1 TYPF 2
32 11/4" 90 6 10     9   ±7,5°
40 11/2 95 7 10     9   ±7,5°
50 2" 105 7 10     10   ±7,5°
65 21/2 115 7 13     11   ±7,5°
80 3 " 135 8 15     12   ±7,5°
100 4 дюйма 150 10 19     13   ±7,5°
125 5 дюймов 165 12 19     13   ±7,5°
150 6 дюймов 180 12 20     14   ±7,5°
200 8 дюймов 210 16 25 30 35 22 25 ±7,5° ± 10°
250 10 дюймов 230 16 25 30 40 22 25 ±7,5° ± 12°
300 12 дюймов 245 16 25 30 40 22 25 ±7,5° ± 12°
350 14 дюймов 255 16 25 35 45 22 30 ±7,5° ± 12°
400 16 дюймов 255 16 25 35 45 22 30 ±7,5° ± 12°
450 18 дюймов 255 16 25 36 47 22 30 ±7,5° ± 12°
500 20 дюймов 255 16 25 36 48 22 30 ±7,5° ± 12°
600 24 дюйма 260 16 25 40 50 22 33 ±7,5° ± 12°
700 28 дюймов 260 16 25 40 55 22 33 ±7,5° ± 12°
750 30 дюймов 260     40 55   33   ± 12°
800 32 дюйма 260 16 25 45 55 22 35 ±7,5° ± 12°
900 36 дюймов 260 16 25 45 55 22 35 ±7,5° ± 12°
1000 40 дюймов 260 16 25 45 60 22 35 ±7,5° ± 12°
1100 44 дюйма 300     45 60   35 ±7,5° ± 12°
1200 48 дюймов 300 16 25 50 60 24 38 ±7,5° ± 10°
1300 52 дюйма 300     50 60   38   ± 10°
1400 56 дюймов 350     50 70   40   ± 10°
1500 60 дюймов 350     60 70   40   ± 10°
1600 64 дюйма 350 18 25 60 70 24 46 ±7,5° ± 10°
1800 72 дюйма 400 18 25 60 75 24 48 ±7,5° ± 10°
2000 80 дюймов 450     70 75   50   ± 10°
2200 88 дюймов 500     70 80   60   ± 10°
2400 96 дюймов 500     80 80   60   ± 10°
2600 104 дюйма 500     85 80   60   ± 10°
2800 112" 550     85 80   60   ± 10°
3000 120 дюймов 550     85 80   60   ± 10°
• Специальный размер и длина могут быть настроены для вас.

Применение:

Благодаря благоприятным интегрированным характеристикам они могут широко использоваться в химической промышленности, строительстве, водоснабжении, дренаже, нефтяной промышленности, легкой и тяжелой промышленности, холодильной станции,система водонагрева, системы пожаротушения, системы электроснабжения и т.д.

Соединение резинового шарика 100 мм с одной сферической фланцевой плоскостью 1Соединение резинового шарика 100 мм с одной сферической фланцевой плоскостью 2

Упаковка и перевозка:

Мобильные гибкие резиновые соединения будут надежно упакованы в прочную коробку из гофрированной бумаги, предназначенную для выдержки стандартных условий транспортировки и защиты продукта от повреждений во время транзита.Каждое соединение будет завернуто в полиэтиленовую пленку, чтобы предотвратить попадание влаги или загрязняющих веществЗапечатанная тяжелой упаковочной лентой, коробка будет четко помечена информацией о продукте, инструкциями по обращению и штрих-кодом для эффективного отслеживания.

Перед отправкой упакованный продукт будет помещен на деревянную поддону, если это необходимо, и упакован для обеспечения стабильности и безопасности.Палетные изделия будут тщательно загружаться в транспортное средство доставки с помощью вилочного погрузчика, и будут приняты все необходимые меры предосторожности для предотвращения любого движения, которое может привести к повреждению.Однослойный гибкий резиновый соединение будет отправлено с подробным списком упаковки и всей соответствующей документации, чтобы облегчить бесперебойную доставку клиенту.

Соединение резинового шарика 100 мм с одной сферической фланцевой плоскостью 3

Часто задаваемые вопросы

Q1:Вы торговая компания или производитель?

О: Мы профессиональный производитель.

Q2: Когда продукция будет отправлена?

A: В течение 7 ~ 25 дней после получения предоплаты.

Q3: Вы можете сделать продукт по требованию клиента?

О: Да, мы можем настроить в соответствии с требованиями заказчика, и у нас есть профессиональная техническая команда, чтобы нарисовать чертежи.

В4: У вас есть каталог продуктов?

Ответ: Да, да. Пожалуйста, сообщите мне свою электронную почту или мессенджер, и мы отправим каталог.

Q5: Могут ли продукты быть изготовлены по требованию клиента?

О: Да, указанные выше спецификации являются стандартными, мы можем проектировать и производить по вашему требованию.
